導讀
電磁流量計，是很多涉及到自動化行業，經常涉及到的儀表。今天這一期，我們不講這個如何裝，今天用錯誤的案例，來給大家學習。
對于現場一次儀表，選型準確對其至關重要，但是更重要的是................................
安 裝！
安 裝！
安 裝！
今天給大家分享的電磁流量計錯誤安裝方式，只有更搞笑，沒有最搞笑！
請大家準備心理做好準備

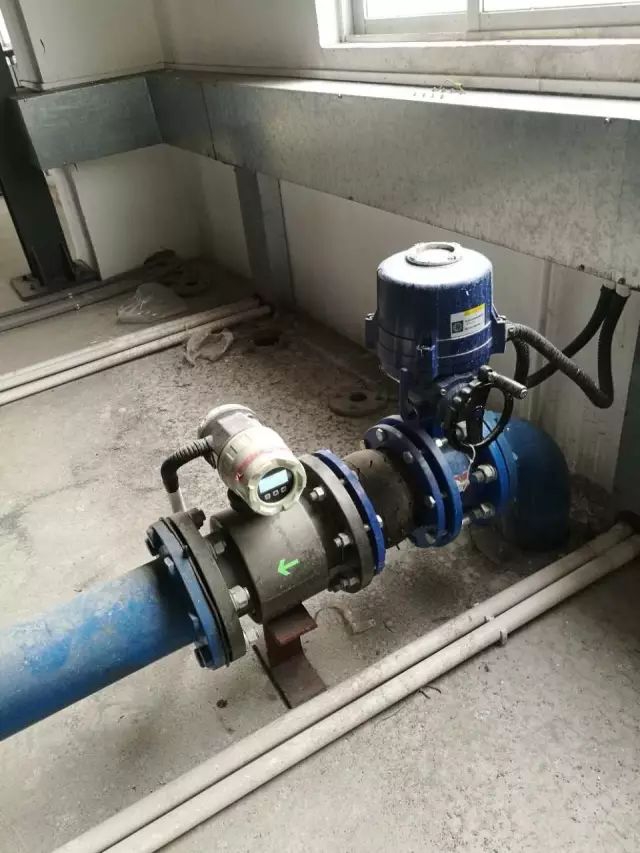

案例一：流量數值波動大
某現場，客戶的電磁流量計數值一直跳動，
跟嚼了炫邁一樣........根本停不下來。
案例分析：
現場存在著泵，而泵又緊挨著流量計。流體在經過流量計的時候。流體是處于紊流狀態（也就是水打漩渦），這時候?qū)τ诹髁坑嫓y量，存在著較大干擾，所以現場流量計數值經常發生跳動，根本穩定不下來。
搞笑指數：☆☆☆
解決方法：
安裝遠離泵，至少5倍以上口徑的直管段距離，保證流體穩定。
類似還有安裝在閥門附近的案例
案例二：流量始終測不準
某客戶現場，流量測量始終不準，有時候還會出現空管報警和下限報警。
案例分析：
從上圖看到，我們管道只有半管子水不到，那么也就是說電磁流量計根本就沒有滿管。流量計沒有滿管呀，這怎么可能測得準呢？
搞笑指數：☆☆☆☆
解決方法：
后面流量計出口，可以進行縮徑，安裝一段管道延長，讓液體充滿整個管道。

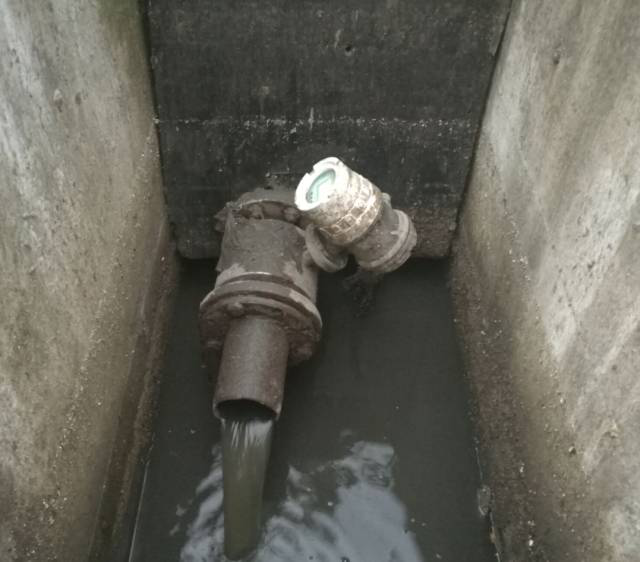

案例三：電磁流量計經常損壞
哇，流量計吶，咱么看不到了

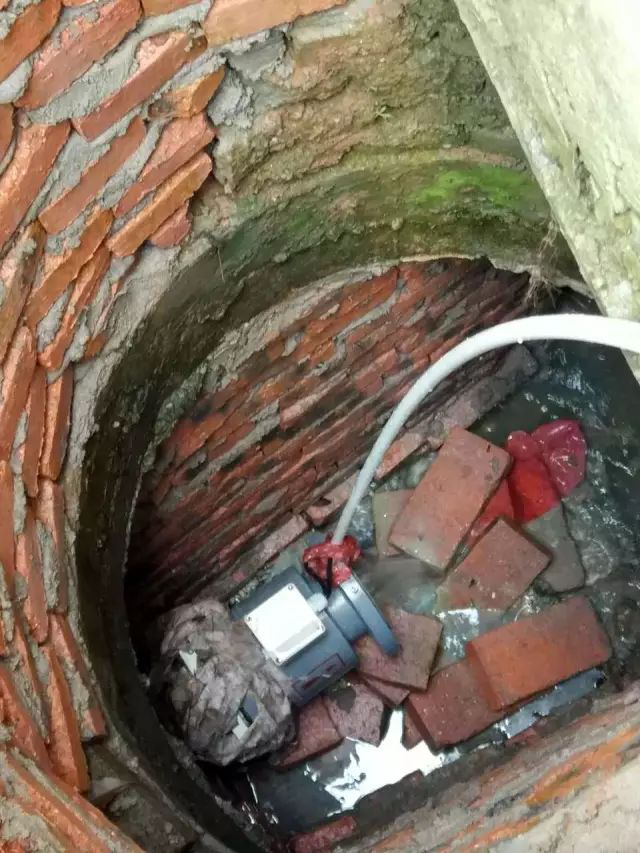

我們把水抽抽掉看，原來在井這里，被淹了好久的電磁流量計寶寶，一般電磁流量計是IP65的防護等級，防雨淋還行，水浸泡就GG思密達了。而且這個安裝......
流量計出來就是大水池??！
搞笑指數：☆☆☆☆☆
案例分析：
在長期可能存在水浸泡危險的場合，一定要選擇IP68防護等級的，可以支持水浸泡的電磁流量計，不然這個浸水損壞，損失就大咯。
我們業務朋友，在賣產品給客戶時，千萬和客戶多溝通下安裝事宜，不然就留下這一個個搞笑的坑了。
解決方法：
建議選用IP65防護等級，如果現場管道不支持縮徑的，可以將污水集中起來，然后重新鋪管道，用泵打出來之后，安裝流量計。或者改為超聲波明渠流量計。
當然還有更多千奇百怪的安裝方式，導致流量計在測量準確的道路上走的越來越遠。
為什么電磁流量計測量對安裝要求這么嚴格呢？
一.電磁流量計測量原理主要是根據法拉第電磁感應原理，導電介質切割磁感線產生感應電動勢，通過管道中心軸線安裝的兩個測量電極來采集信號。
這樣一說大家應該就能對第一個案例有一些分析了。測量的水可能都沒有漫過測量電極，完全感應不到信號，流量計自然顯示下限報警甚至空管報警了。
所以大家跟我念：電磁流量計測量
水要滿管！要滿管！要滿管！
重要的事情說三遍
哪種情況下水能保證滿管呢？

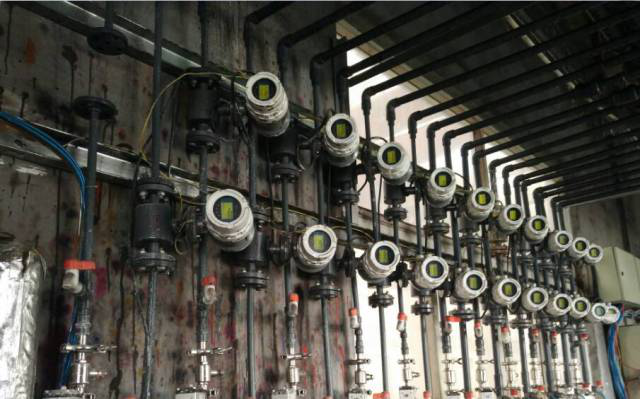

豎直管道，水自下而上，肯定是滿管的啦，當然水平管道也是有安裝方法的哦.
這樣管道的流量只要在所選的量程范圍內，流量肯定準確穩定。
二、?管道中通過流量計的流體，流速要均勻穩定。為什么呢，我們測量流量，實際就是測量流速和管道橫截面積的乘積值。 那流速不穩定，流量自然會跳動的。
分析第二個案例，泵出來附近就是流量計了，先排除大功率儀器對產品信號的干擾，流速肯定是不穩定的，所以我們常規的選擇是把流量計安裝位置盡量遠一點。當然，還需要一個最重要的東西，足夠長的直管段?。。?br /> 直管段的作用是什么呢，大家想想長江黃河，越到筆直的下游段，水越平緩。在想想壺口瀑布.............
所以直管段的作用是平緩流體流速，讓其能均勻穩定的通過流量計。那么繼續跟我念，直管段，前十后五，前十后五。（指流量計上游方向要有10倍的直管段，下游要有5倍的直管段）
最后在跟大家分享一些正確的安裝口訣
前十后五要牢記
閥前泵后故障低
選型根據流量來
省心省力效率提
流量計分享，我們下回繼續~
